Nipples

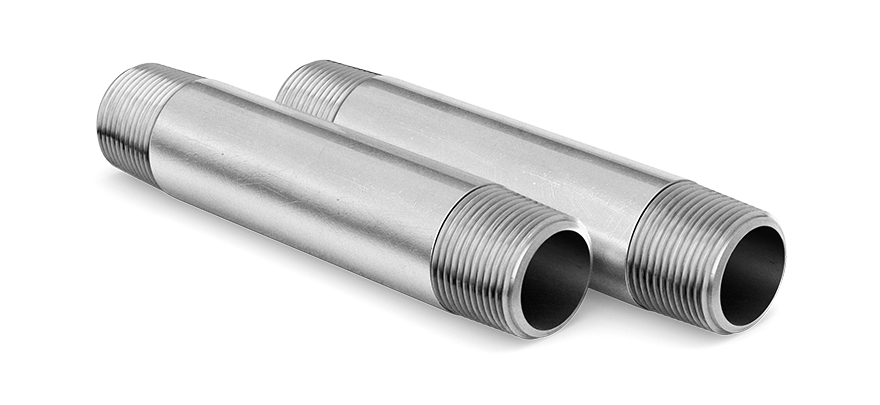

Rigid Conduit Pipe Nipples - Rigid Steel and Aluminum

  • Standard NPT tapered pipe threads as per ANSI/ASME B1.20.1 specification
  • Material - Rigid Steel Conduit (UL 6) and Aluminum Conduit (UL 6A)
  • Applicable Specification - Unerwriters Laboratories - UL6 for rigid and UL 6A for Aluminum
  • Refer to Form #0054 for specific pipe dimensions
Pipe Size (in.) Pipe O.D. (in.) Length Close (in.) Pipe Nipple Lengths
 1/2  .840  11/8  11/2  2  21/2 3  31/2 4  41/2 5  51/2 6 7 8 9 10 11  12
 3/4  1.050  13/8  11/2  2  21/2  3  31/2  4

 41/2

  5  51/2  6  7  8  9  10  11  12
 1  1.315  11/2    2  21/2  3  31/2  4  41/2  5  51/2  6  7  8  9  10  11  12
 11/4  1.660  15/8    2  21/2  3  31/2  4  41/2  5  51/2  6  7  8  9  10  11  12
 11/2  1.900  13/4      21/2  3  31/2  4  41/2  5  51/2  6  7  8  9  10  11  12
 2  2.375  2      21/2  3  31/2  4  41/2  5  51/2  6  7  8  9  10  11  12
 21/2  2.875  21/2        3  31/2  4  41/2  5  51/2  6  7  8  9  10  11  12
 3  3.500  25/8        3  31/2  4  41/2  5  51/2  6  7  8  9  10  11  12
 31/2  4.000  23/4            4  41/2  5  51/2  6  7  8  9  10  11  12
 4  4.500  27/8            4  41/2  5  51/2  6  7  8  9  10  11  12
 5  5.563  31/8              41/2  5  51/2  6  7  8  9  10  11  12
 6  6.625                41/2  5  51/2  6  7  8  9  10  11  12

Note: Other lengths available
